ระบบวาล์วเติมอากาศ DURGO AVVs

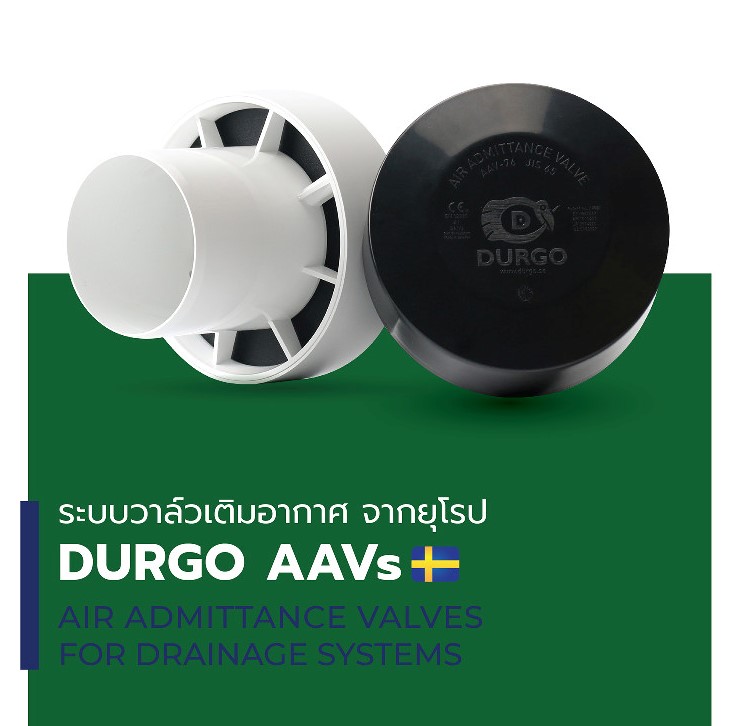

DURGO AVVs

ระบบวาล์วเติมอากาศ DURGO AVVs นวัตกรรมระดับโลก ที่ประเทศชั้นนําเลือกใช้ ด้วยผลิตภัณฑ์คุณภาพจากยุโรป เชียวชาญเทคโนโลยีระบบวาล์ว ทั้งด้านการผลิต การออกแบบวางระบบ ทางด้านอุตสาหกรรมทําความร้อน และระบบสุขาภิบาลตั้งแต่ปี 1921 จนเป็นที่ยอมรับ ได้สิทธิบัตรมากมายจากทุกทวีปทั่วโลก จึงมั่นใจได้ในคุณภาพของระบบวาล์วเติมอากาศ DURGO AVVs ที่สามารถตอบโจทย์แก้ปัณหา ระบบท่ออากาศแบบเก่า ได้อย่างแท้จริง

เหตุผลที่ควรเลือกใช้ DURGO AVVs

ระบบระบายน้ำฝน และนํ้าทิ้ง เป็นระบบที่มีความสําคัณอย่างมากในโครงการที่พักอาศัย โรงแรม และอาคารสํานักงานต่างๆ ดังนั้น การเลือกระบบวาล์วเติมอากาศ DURGO AVVs ทดแทนท่ออากาศแบบเก่า จะทำให้เจ้าของโครงการตลอดจนผู้อาศัย ได้รับประโยชน์มากมาย

ลดค่าใช้จ่าย วัสดุท่อนําทิ้ง ค่าแรง และลดระยะเวลาในการก่อสร้าง

มั่นใจได้ จากการยอมรับ และการใช้งานในต่างประเทศมานาน กว่า 50 ปี

เพิ่มมูลค่า สามารถลดปริมาณ หรือไม่ต้องใช้ท่ออากาศภายในอาคาร ลดขนาดช่องชาร์ปทําให้เพิ่มพื้นที่ขาย และพื้นที่ใช้สอยได้มากขึ้น

ยับยั้งการลามไฟ เมื่อเกิดเหตุเพลิงไหม้ เพราะอากาศเข้าในอาคารน้อยลง เมื่อเทียบกับระบบเก่า

ลดกลิ่น ในระบบเก่ามักมีปัญหากลิ่นเหม็นจากระบบท่อนํ้าทิ้ง ทั้งภายในอาคาร และนอกอาคาร

ตอบโจทย์ทุกการใช้งาน สินค้าหลากหลายติดตั้งกับท่อประเภทต่างๆ (มาตรฐาน EN/JIS) ได้ทุกชนิด

ป้องกันเชื่อโรค ที่ปะปนมากับอากาศภายในท่อนําทิ้งระบบเก่าไม่ให้แพร่กระจายเข้าสู่ห้องพักส่วนต่างๆ ภายในอาคารได้

ลดอัตราการถ่ายเทอากาศ ในขณะที่ระบบไม่ถูกใช้งานจึงทําให้น้ำใน Trap (ตัวดักกลิ่น) ระเหยช้าลง และไม่ถูกดูดออกไป ซึ่งจะเป็นสาเหตุหลักของการเกิดกลิ่นเหม็น

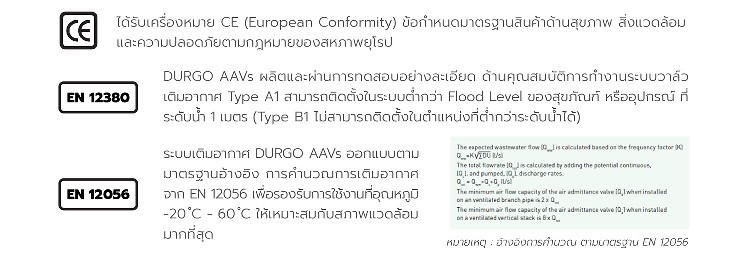

INTERNATIONAL STANDARD

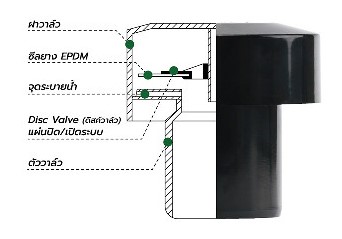

หลักการทำงานของวาล์วเติมอากาศ DURGO AVVs

ระบบวาล์วเติมอากาศ DURGO AVVs ทดแทนท่อระบายอากาศของระบบท่อน้ำทิ้งแบบเก่า จะช่วยเพิ่มประสิทธิภาพของการเติมอากาศเข้าระบบ และช่วยป้องกันไม่ให้น้าถูกดึงออกจาก Trap (ตัวดักกลิ่น) ซึ่งเป็นสาเหตุหลักของการเกิดกลิ่นเหม็น และลดการแพร่เชื้อโรคที่มากับอากาศภายในระบบท่อน้้าทิ้งได้อย่างดี

ซึ่งอาศัยแรงดันที่เกิดขึ้นจากการระบายน้ำในระบบน้ำทิ้ง ทั้งแรงดันบวก (Positive Pressure) และแรงดันลบ
(Negative Pressure) โดยมีขั้นตอนการทํางาน ดังนี้

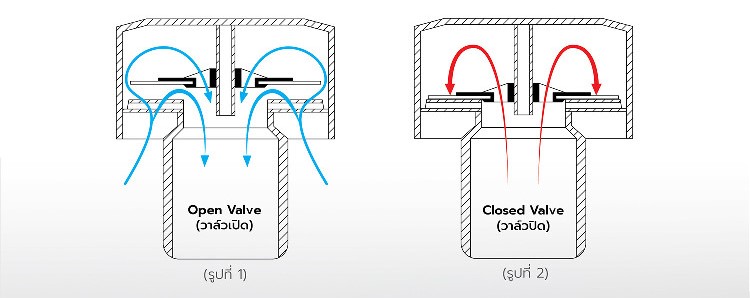

  1. ขณะที่แรงดันของระบบสมดุล ยังไม่มีการระบายน้ำเสีย แรงดันของอากาศปกติจะกดแผ่น Disc Valve และแผ่นซีลยาง EPDM ให้ปิดสนิท กลิ่นเหม็น และเชื้อโรคภายในท่อระบายน้ำเสีย จะไม่สามารถแพร่ออกสู่ภายนอกได้
  2. เมื่อมีการระบายน้ำจะทําให้แรงดันในระบบเสียสมดุล และเกิดแรงดันลบในระบบ เมื่อแรงดันลบมีค่ามากพอ
    จะทําให้แผ่นชีลยาง EPDM และแผ่น Disc Valve ยกต้วขึ้น (วาล์วเปิด) และเติมอากาศเข้าไปในระบบ (รูปที่ 1)
  3. เมื่อการระบายน้ำเสร็จสิ้น แรงดันลบในระบบลดน้อยลง ระบบกลับสู่สมดุล แผ่นซีลยาง EPDM และแผ่น
    Disc Valve จะตกมาที่ตําแหน่งเดิม (วาล์วปิด) กลับสู่สภาวะปกติ (รูปที่ 2)

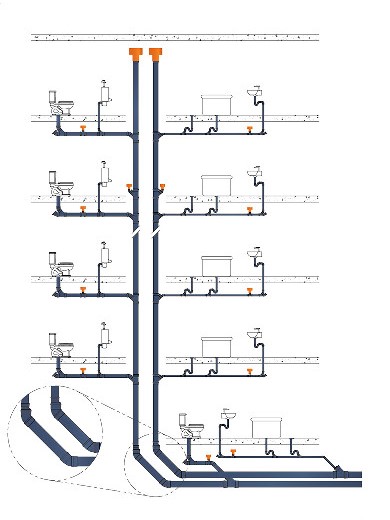

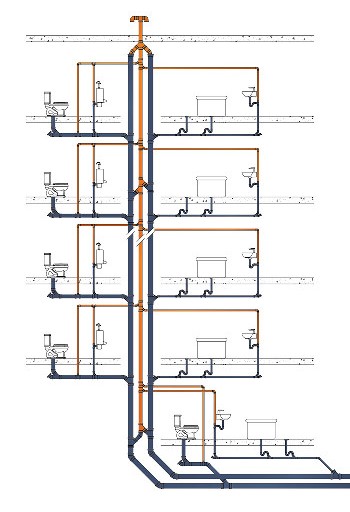

เปรียบเทียบการออกแบบระบบระบายน้ำทิ้ง

หลักการออกแบบระบบระบายน้ำ และเติมอากาศที่สมบูรณ์

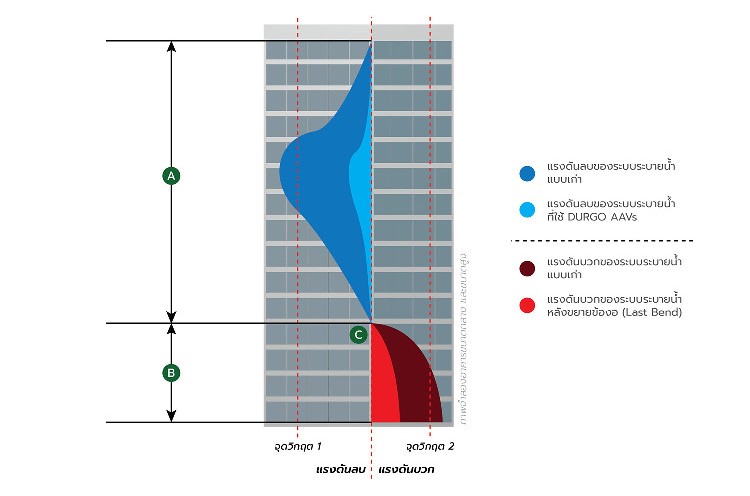

กราฟแรงดันลบของระบบระบายน้ำแบบเก่า (สีน้ำเงิน) แสดงลักษณะการเปลี่ยนแปลงของแรงดันอากาศภายในท่อระบายน้ำหลักแนวดิ่งขณะที่มีการระบายน้ำสําหรับระบบระบายน้ำทิ้งแบบใช้ท่ออากาศ เมื่อมีการระบายน้ำภายในท่อระบายน้ำหลักแนวดึ่ง แรงดันลบจะเกิดขึ้นและเพิ่มขึ้นตามปริมาณของน้ำที่ระบายภายในท่อ (ช่วงกราฟ A)
เมื่อน้ำที่ถูกระบายถึงชั้นที่ต้องเปลี่ยนทิศทางการไหลจากแนวดิ่งเป็นแนวนอน (จดตัด C) จะทําให้เกิดแรงดันบวกขึ้น(ช่วงกราฟ B, กราฟแรงดันบวกของระบบระบายน้ำแบบเก่า, สีแดงเข้ม)

กราฟแรงดันลบของระบบระบายน้ำที่ใช้ DURGO AVVs (สีฟ้า) เมื่อติดตั้งวาล์วเติมอากาศ DURGO AVVs แทนระบบท่ออากาศเดิม จากกราฟจะเห็นว่า ลักษณะการเปลี่ยนแปลงของแรงดันลบและบวกภายในท่อน้ำทิ้งมีความสมดุลมากขึ้น โดยวาล์วเติมอากาศ DURGO AVVs จะช่วยเติมอากาศเข้าระบบระบายน้ำทิ้ง ส่งผลให้การระบายน้้าดีขึ้นและลดแรงดันลบให้น้อยลง (ช่วงกราฟ A) เมื่อถึงจุดตัด 6 การขยายข้องอสุดท้ายของท่อระบายน้ำหลักแนวดึ่ง (Last Bend) จะช่วยลดแรงดันบวกให้น้อยลง (ช่วงกราฟ B, กราฟแรงดันบวกของระบบระบายน้ำหลังขยายข้องอ(Last Bend, สีแดง)

จุดวิกฤต 1 จุดที่ค่าแรงดันลบในระบบมีค่าเกิน 500 Pa ซึ่งทําให้น้ำใน Trap (ตัวดักกลิ่น) ถูกดึงออกไป

จุดวิกฤต 2 จุดที่แรงดันบวกในระบบมีค่ามากจนทําให้เกิดปรากฏการณ์แรงดันบวกดันอากาศผ่านน้ำใน Trap ของสุขภัณฑ์ที่ห้องน้ำชั้นล่างๆ หรือ Hydraulic Jump ในอาคาร (อีกหนึ่งสาเหตุของการเกิดกลิ่นเหม็น)

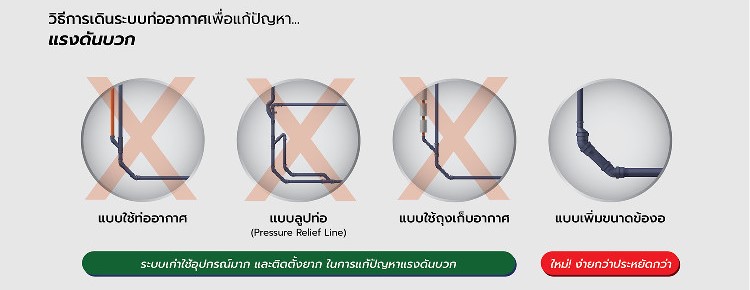

กระบวนการจัดการกับแรงดันบวก

การจัดการกับแรงดันบวกในระบบของวาล์วเติมอากาศ DURGO AVVs เป็นวิธีอันชาญฉลาด ประหยัด และมีระสิทธิภาพดีที่สุด ได้การรับรองมาตรฐาน SHASE ของประเทศญี่ปุ่น และมีทฤษฎีทดสอบทางวิชาการรองรับและพิสูจน์ให้เห็นจริง จากกระทรวงกิจการภายในของประเทศไต้หวัน (การควบคุมธุรกิจการก่อสร้างเลขที่ 1010809077 / การควบคุมธุรกิจการก่อสร้างเลขที่ 10108090772) หลักการคลายแรงดันบวก ที่ชาญฉลาด ง่าย และประหยัด ด้วยการใช้วิธีขยายข้อต่อโค้งที่ตำแหน่งข้องอสุดท้าย (Last Bend) ดังรูป

โดยหลักการคือ ขยายขนาดข้องอ 45 ที่ตำแหน่งข้องอสุดท้าย ก่อนที่จะเปลี่ยนทิศทางการไหลจากแนวดิ่งเป็นแนวราบ โดยขยายขนาดให้ใหญ่กว่าท่อระบายน้ำหลักแนวดิ่ง (Main Stack) 1 ขนาด เช่น จากท่อขนาด 4 นิ้ว ขยายเป็นข้องอและท่อขนาด 5 นิ้ว

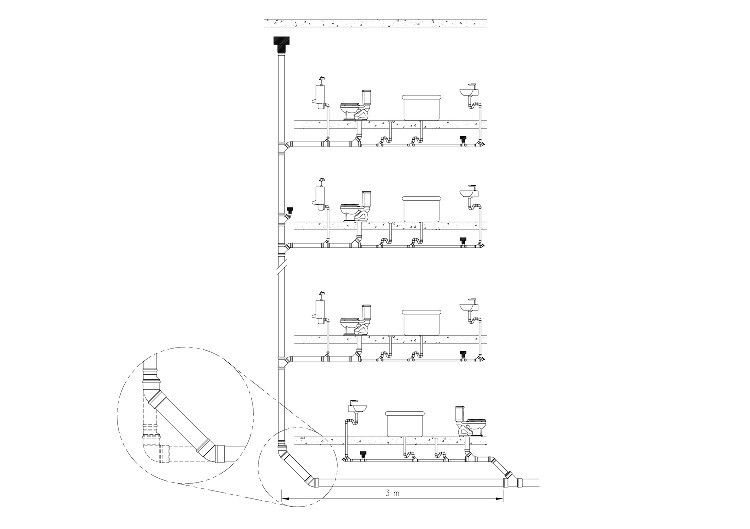

ในกรณีที่มีความจำเป็นต้องต่อท่อระบายน้ำเสียจากจุดอื่นเข้ากับท่อระบายน้ำหลักแนวนอน ให้เว้นระยะห่างจากตำแหน่งข้องอสุดท้าย 3 เมตร

หากมีการออกแบบระบบท่อน้ำทิ้งเป็นแบบ Single Stack คือระบบที่รวมท่อน้ำโสโครก (Soil) และท่อน้ำเสีย (Waste) เข้าด้วยกัน ให้ใช้หลักการขยายขนาดข้องอสุดท้าย โดยขยายขนาดให้ใหญ่กว่าท่อระบายน้ำหลักแนวดิ่ง (Main Stack) 2 ขนาด เช่น จากท่อขนาด 4 นิ้ว ขยายเป็นข้องอและท่อขนาด 6 นิ้ว

NEW DEVELOPMENT

วาล์วเติมอากาศ DURGO AVVs ผลิตจากพลาสติก ABS ทำให้มีความแข็งแรง และซีลยางผลิตจาก EPDM เพื่ออายุการใช้งานที่ยาวนาน

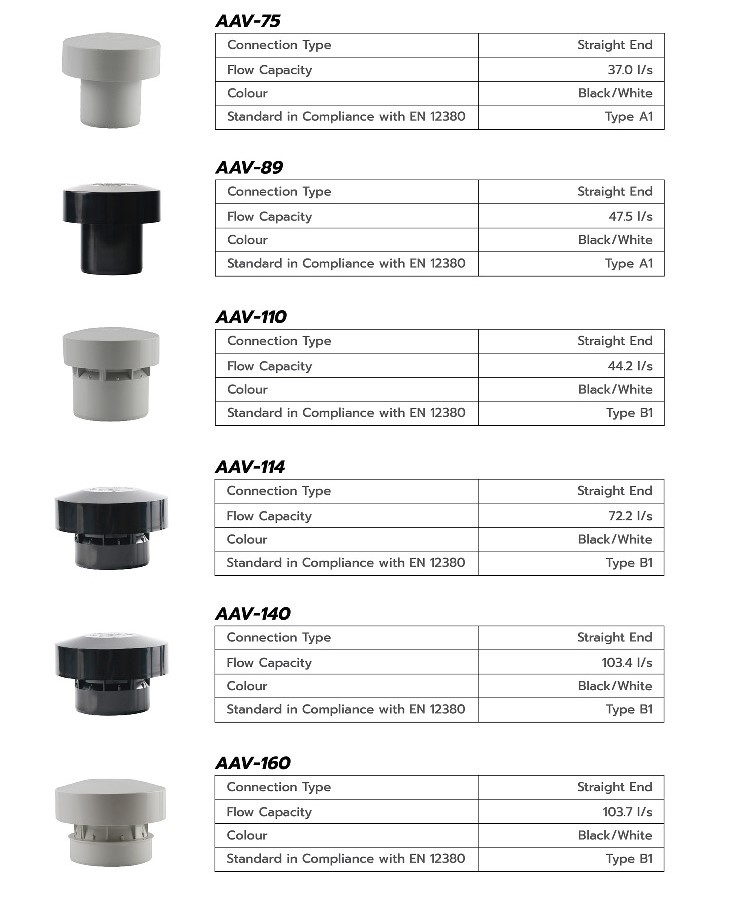

PRODUCT RANGE

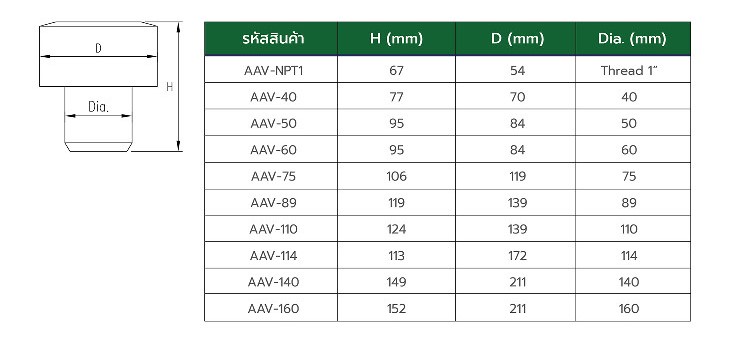

ขนาดของวาล์วเติมอากาศ DURGO AVVs

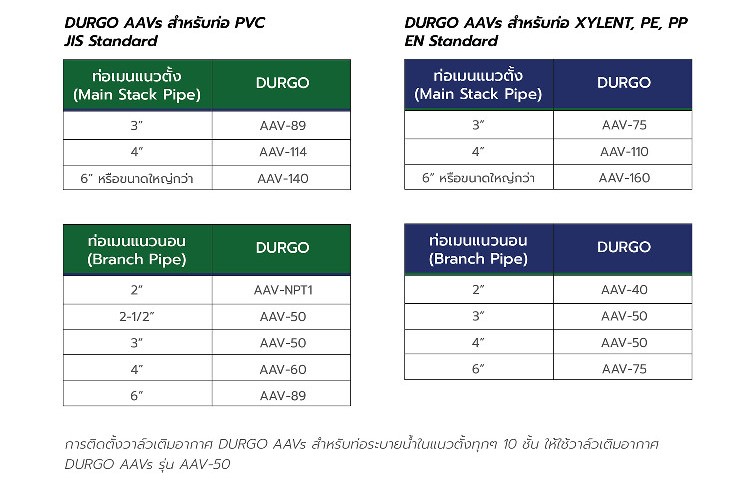

เกณฑ์การเลือกใช้วาล์วเติมอากาศ DURGO AVVs*

เทคนิคและข้อกำหนดขั้นต้นในการติดตั้งวาล์วเติมอากาศ DURGO AVVs

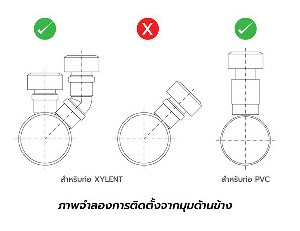

  • การติดตั้งวาล์วเติมอากาศ DURGO AVVs จะต้องตั้งฉากกับระดับนํ้า ค่าความคลาดเคลื่อนในการติดตั้งไม่ควรเอียงเกิน 5 องศา และห้ามติดตั้งในแนวนอนเด็ดขาด ดังรูป
  • ในการออกแบบ ต้องคํานึงถึงตําแหน่งในการติดตั้ง ไม่ควรติดตั้งวาล์วเติมอากาศ DURGO AVVs ในบริเวณที่อับอากาศและไม่ควรติดตั้งในที่ที่มีอากาศเสีย ปล่องควัน หรือที่ที่มีก๊าซอันตราย
  • วาส์วเติมอากาศ DURGO AVVs ควรติดตั้งในอาคาร หากติดตั้งภายนอกอาคาร ต้องมีวัสดุกันแสงแดดหรืออลูมิเนียมอัลลอยป้องกันบริเวณหัววาล์วเติมอากาศ DURGO AVVs
  • การติดตั้งวาล์วเติมอากาศ DURGO AVVs ห้ามติดตั้งตํากว่าระดับ Flood Level ของอุปกรณ์สุขภัณฑ์ 1  เมตร
  • ในการติดตั้งวาล์วเติมอากาศ DURGO AVVs เมื่อประกอบวาล์วเข้ากับท่อระบายนํ้าเรียบร้อยแล้ว และยังอยู่ในระหว่างการก่อสร้าง ต้องครอบด้วยถุงพลาสติก รัดให้แน่น เพื่อป้องกันฝุ่นหรือเศษผงที่เกิดขึ้นระหว่างการก่อสร้างไปติดบริเวณซีลยาง EPDM เมื่อการก่อสร้างเสร็จเรียบร้อยจึงถอดถุงพลาสติกออกเพื่อการใช้งาน

การบำรุงรักษา

วาล์วเติมอากาศ DURGO AVVs ใช้หลักการตามธรรมชาติของความสมคุลแรงดันในระบบ ไม่ใช้ระบบไฟฟ้า
หรือเครื่องกล จึงไม่มีความจําเป็นต้องบํารุงรักษาเป็นพิเศษ แต่ในกรณีที่คํานึงถึงการใช้งานที่มีปัจจัยไม่แน่นอน
ควรเตรียมช่องเปิดสําหรับการบํารุงรักษา ขนาด 300 mm x 300 mm ขึ้นไป
